Univerzální měřící přístroj. Využívá většiny periferií
procesoru ATMEGA8535.
- 8 kanálů měření napětí
- PWM
- čítač
- komunikace přes RS232
Pro každý kanál lze nastavit offset, scale, desetinnou
tečku, dolní a horní limitu (nastavení je ukládáno do vniřní paměti
EEPROM). Počet vstupů/výstupů je omezen konektorem na 8 (pokud mají být
použity 4 vstupy v kombinaci s PWM nebo spínáním limit, musí pro tyto 4
výstupy být použité 4 zbývající svorky konektoru).
 |

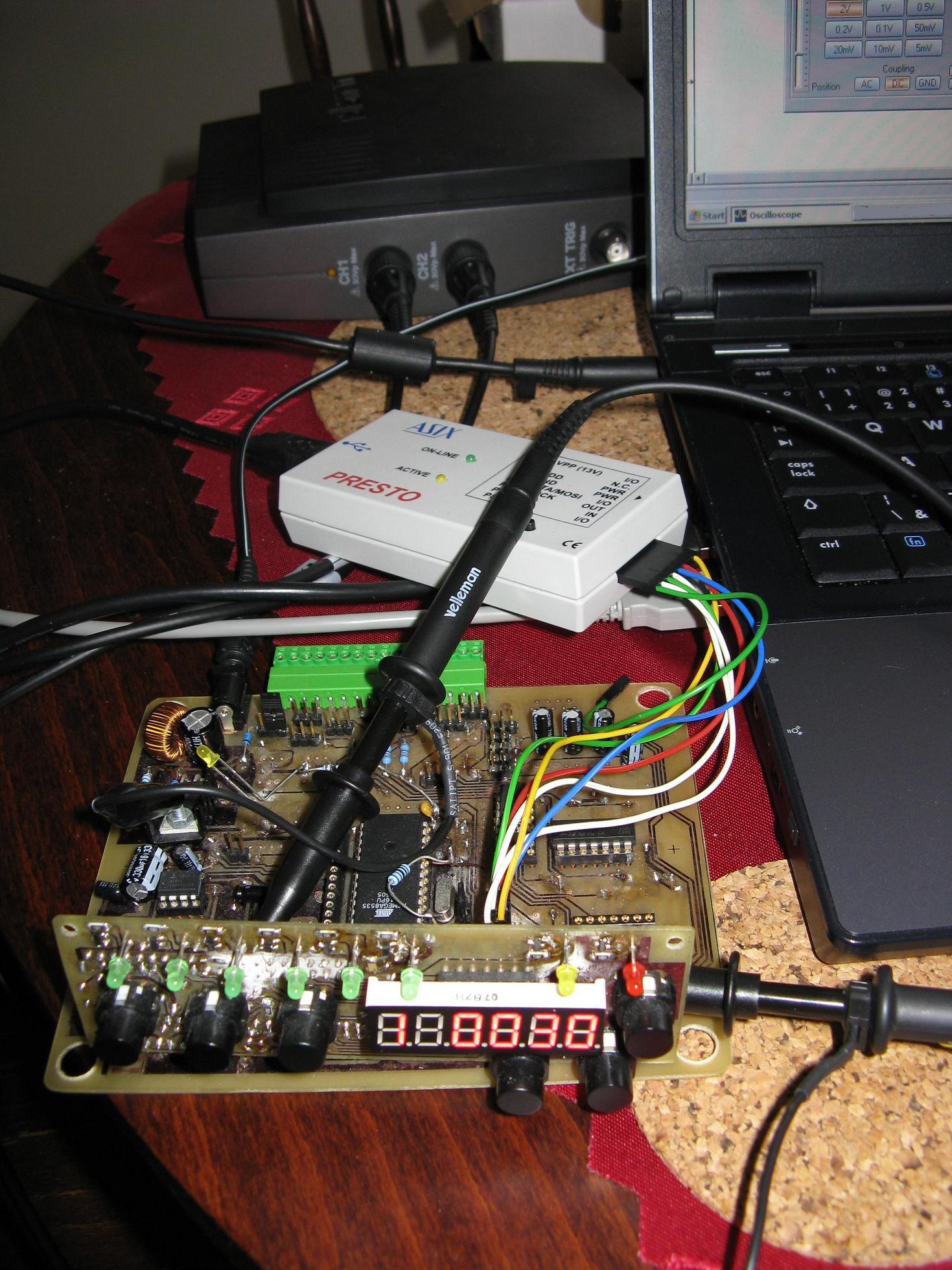

| Kontrola komunikace SPI mezi procesorem a modulem
displeje (displej s tlačítky je ovládán procesorem AT89S51). |
 |
| Detail měřící jednotky. |
 |
| Komunikace přes rozhraní SPI mezi procesorem
ATMEGA8535 a jednotkou displeje (na procesoru AT89S51 je SPI
implementováno programově). |
|
|
