Hlasovací zařízení

K zařízení je možné připojit až 8 terminálů s 3 tlačítky. Na zařízení lze zobrazit,které tlačítko bylo stisknuto a v jakém pořadí.

Byl jsem osloven, jestli bych mohl vyrobit obdobu již stávajícího hlasovacího zařízení pro jakýsi zájmový kroužek. Mělo jít o "krabičku" připojenou k menším "krabičkám"(říkejme jim třeba honosně "teminály") s tlačítky. Hlavní krabička měla umožňovat s pomocí led diod stanovení pořadí stisku a indikaci, které z tlačítek na terminálech bylo stisknuto. Po stisku některého z tlačítek na terminálu není stisk dalšího tlačítka již brán v úvahu. Po stisku jednoho ze 3 tlačítek na terminálu jsou zbývající 2 blokována v řádu desítek nanosekund (což prakticky vylučuje při hlasování možnost, že by přípravek zaregistroval současný stisk více než 2 tlačítek na jednom terminálu). Vlastní čtení pořadí probíhá v řádu desítek mikrosekund (cca 120 us).

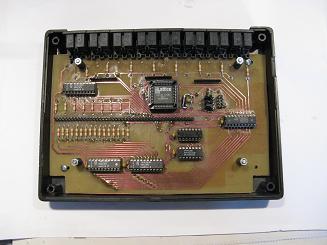

Pro vlastní výrobu bylo nejprve nutné vyrobit potřebné programátory (pro procesor 89S51 a pole ispLsi1016). Pro ovládání zařízení je použit procesor 89S52, pro zpracovávání vstupů(signálů z tlačítek) je použito pole ispLsi1016.

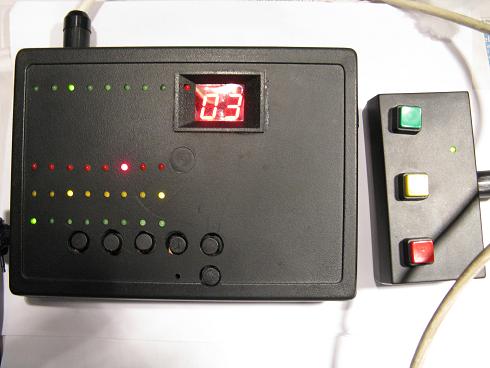

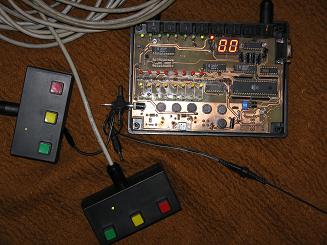

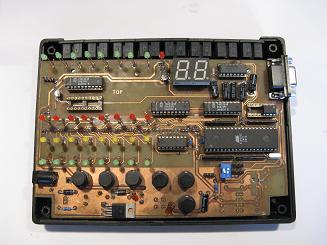

Na konci mého snažení je finální varianta hlasovacího zařízení.Toto zařízení umožuje stanovit, které z tlačítek bylo na kterémkoliv z terminálů stisknuto a dále pořadí, v jakém byla tlačítka stisknuta.V terminálu je 8 počítadel, takže lze každému z terminálů připisovat body.

• -rozměr 19x14x5 cm
• -lze připojit až 8 terminálů, každý s 3 tlačítky a diodou indikující stisk některého z tlačítek
• -8 led diod, indikujících
  1. a)v režimu čtení, kdy probíhá hlasování se rozsvítí po stisku kteréhokoliv z tlačítek odpovídající dioda
  2. b)v režimu prohlížení stavu
     1. v režimu zobrazování počítadel svítí vždy jen jedna z diod a určuje, které z 8 počítadel je zobrazováno na displeji
     2. v režimu čtení výsledku je také rozsvícena pouze jedna z diod.Pozice této diody určuje,které pořadí je zobrazováno
• -2 místný LED displej, který umožňuje zobrazovat pořadí stisku u vybraného počítadla
• -3x8 led diod indikujících které z trojice tlačítek bylo stisknuto (diody jsou červené,zelené a žluté - stejné barvy mají i tlačítka na každém z terminálů)

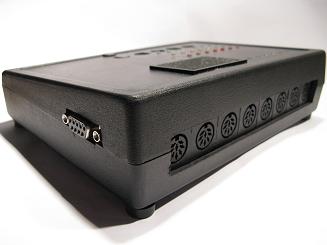

• -konektor RS232 pro připojení k PC (stavy počítadel mohou být měněny z PC, načítány a ukládány do souboru)
• -napájet lze cca 7 a6 40(?) volty (ověřeno v rozsahu cca 7 až 12V)
